AFRISO skupina s termostatickým směšovacím ventilem ATM WMG
Pro spolehlivé a rychlé připojení k zásobníkům teplé vody, které již mají čerpadlo a bezpečnostní prvky. Jednoduché řízení výstupní teploty. Včetně termostatického směšovacího ventilu s funkcí ochrana proti opaření.
Skupina s termostatickým směšovacím ventilem ATM WMG slouží pro řízení teplé vody v systémech pitné vody, kotlů nebo ohřívačů pitné vody podle EN 806. Vhodný pro zavádění nebo modernizaci připojení cirkulace vody k zásobníku (nádrž teplé vody/vrstvený zásobník) již vybavený bezpečnostními prvky a oběhovým čerpadlem.
Konstrukce

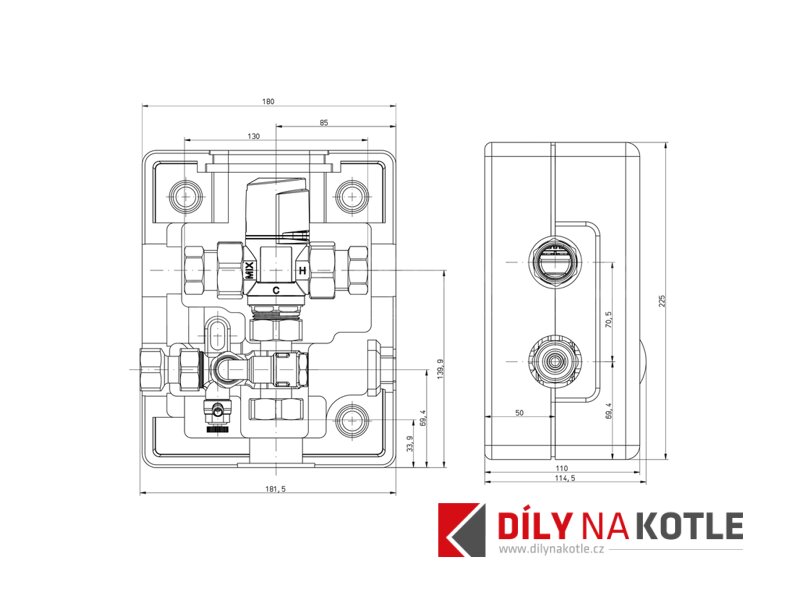

Konstrukce skupiny s termostatickým směšovacím ventilem ATM WMG má kompaktní rozměry, která je uložená ve vytvarované izolaci. Skupina je předem smontována a otestována na těsnost spojů čímž se stává spolehlivou částí instalace. To má i příznivý vliv na rychlost montáže do systému. Zamezí se tak i chybné instalace, způsobenou lidským faktorem.

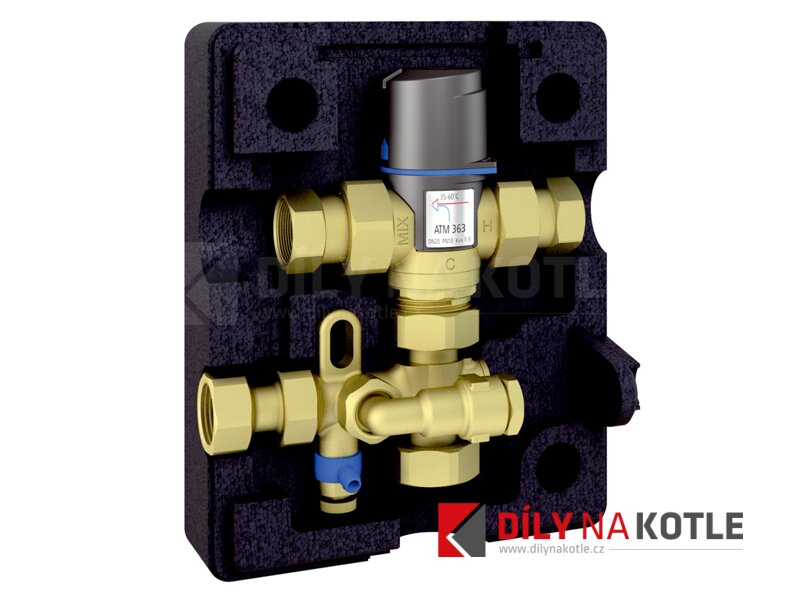

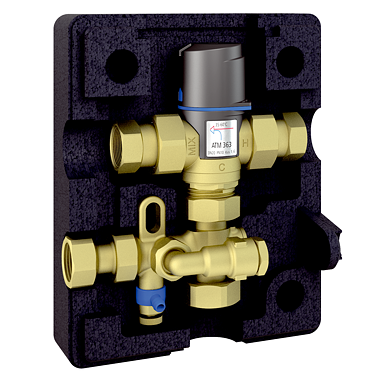

Skládá se z regulovatelného termostatického směšovacího ventilu AFRISO ATM 363, připojovacího dílu podle DIN 1988 a jednotky rozdělující průtok včetně zpětné klapky, tryskového připojení a vypouštěcího ventilu pro odvzdušnění nebo vyplachování cirkulačního vedení. Termostatický směšovací ventil ATM má velké ovládací kolečko, pomocí kterého se jednoduše nastavuje výstupní teplota smíchané vody v rozsahu 35 až 60 °C (disponuje stupnicí v °C). Na toto ovládací kolečko se dává krytka, kterou lze i zaplombovat, aby nedošlo k neoprávněné manipulace; zároveň umožňuje zkontrolovat úroveň nastavení i bez odplombování. Krom toho ventil disponuje ochranou funkcí, která zabrání opaření osob např. v případě, že dojde k uzavření přívodu studené vody, tak ventil do 1 sekundy zavírá výstup vody z ventilu.
- Připojení: G¾ (vnitřní závit)
- Připojení bypass: G½ (vnitřní závit)
- Provozní teplota: Střední teplota: max. 95°C
- Teplota smíchavané vody: 35 až 60°C
- Max. pracovní tlak: 10 bar
- Kvs hodnota: 1,6 m³/h
- Izolace: Polypropropylen EPP
Objednací kód: 68417
